Çi Ji Hole Slip Ring

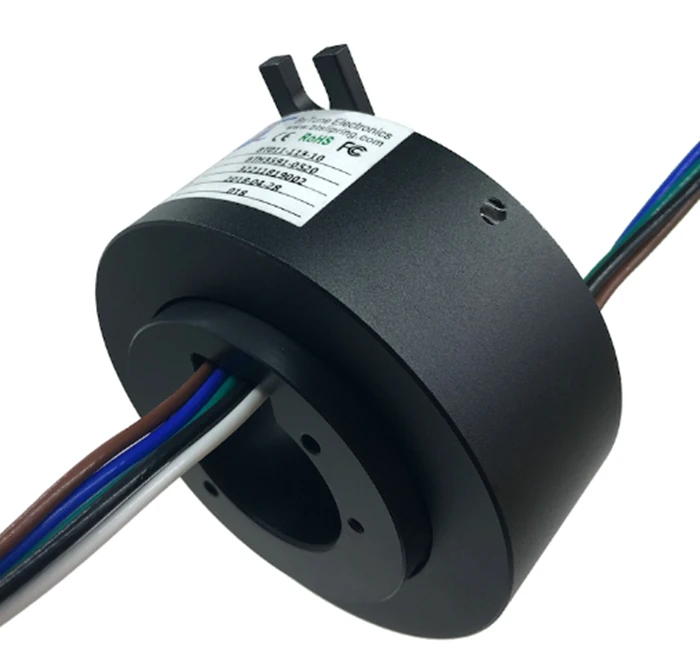

Zengila qulikê ya bi qulikê amûrek elektromekanîkî ye ku ji bo veguheztina hêz, nîşan an daneyan ji amûrek rawestayî berbi avahiyek zivirî ve tê bikar anîn. Zengila şemitandinê bi giranî ji rotor (beşê zivirî), stator (parçeyek sabît), zengilek gerîdok, firçeyek û hêmanên din pêk tê. Ew xwedan mîlek valahiyek navendî an di nav qulikê de ye ku dihêle pêkhateyên din (wek kablo, xetên şilavî an şaxên mekanîkî) ji navîn derbas bibin da ku bi cîhazê re têkildar bibin.
Prensîba Xebatê ya Bi Xengên Slip Hole
Zengên şemitok ên bi qulikê bi giranî ji rotor û statoran pêk tên. Rotor zengilên hevgirtî yên hevgirtî hene, ku bi gelemperî ji metalên wekî sifir têne çêkirin. Ew bi rengek zengilê têne belav kirin û li ser mîlê zivirî bi hev ve têne danîn, bi beşên zivirî yên amûrê re dizivirin. Stator bi komek firçeyên grafîtê ve tê stend, ku ji hêla bihar û amûrên din ve li hember zengilên gerîdok ên zivirî têne pêçandin.
Dema ku rotorê amûrê dest bi xebatê dike, tîrêj an sînyala derveyî bi têlan ve bi firçeyên statorê ve tê girêdan, û dûv re ji firçeyan berbi zengilên guhêrbar ve tê şandin. Gava ku zengilên gerîdok zivirîna xwe didomînin, ew ji alavên zivirî re têne şandin da ku karên xwe yên xebatê biqedînin, wek ajotina motorê ji bo xebitandinê, hêzdarkirina alavên elektronîkî, hwd. Di dawiyê de, niha û sînyala ji beşa zivirî vedigere statorê. di nav zengilek din a rêvebir û firçeya têkildar de, xelekek bêkêmasî ya heyî pêk tîne.
Cûdahiya di navbera zengila Xalê ya Holê û zengila şûştina Kapsulê de
Zencîreyên şûştinê yên bi qulikê û zengilên şûştina kapsulê di gelek aliyan de ji hev cihê dibin, û ew di cîhazên cihêreng de jî têne bikar anîn. Ka em niha li wan binêrin!
Awayî

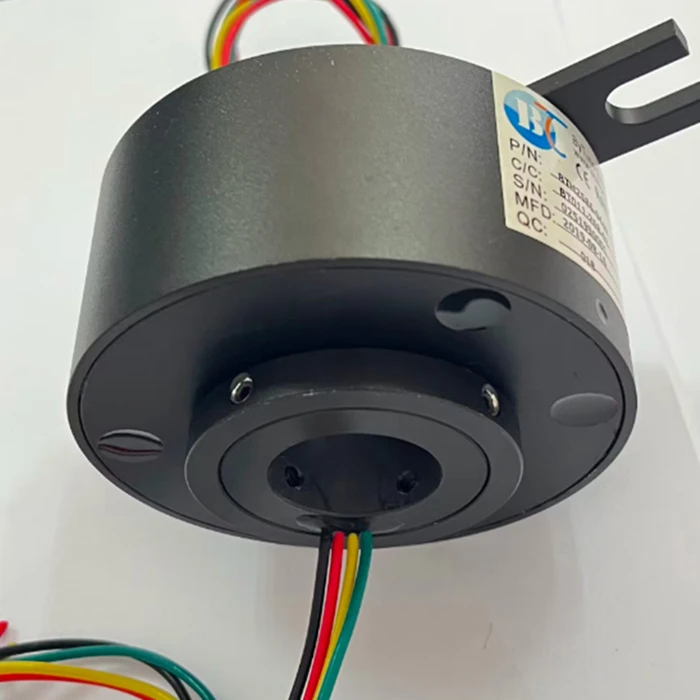

● Bi Xala Slip Hole: Laşê sereke xwedan qulikek navendî ye, ku dihêle ku mîlî zivirî an beşên din ên ku hewce ne bizivirin rasterast derbas bibin. Struktura wê ya giştî bi gelemperî silindrik e, ji du beşên sereke pêk tê: rotor û stator.
● Ringa Slip Capsule: Xuyabûna wê dişibihe avahiyek girtî ya kapsulek an çîlîndrîkî ye, û cîhê hundurê wê tê bikar anîn da ku beşên guhezbar û kanalên veguheztinê bicîh bîne. Van kanalan dikarin ji bo veguheztina niha, sînyalan û daneyên din werin bikar anîn. Plansaziya kanala veguheztinê bi gelemperî sêwiranek qat an spiral dipejirîne da ku îşaret bi hevûdu re nekevin.
Rêbaza Sazkirinê
● Bi Xala Slipê ya Holê:
(1) Sazkirina Axial: Ji ber sêwirana qulika wê ya navendî, zengila şûştinê ya bi qulikê dikare bi navgîniya navendî ve were saz kirin û rasterast li ser şaxê navendî were danîn. Dûv re em wê bi navgîniya amûrên pêgirtinê (wekî gwîz, kulm, hwd.) li cîhek taybetî ya li ser şaftê rast dikin.
(2) Sazkirina Flange: Zengên şûştinê yên di nav qulikê de bi gelemperî bi flanges têne saz kirin, ku bi girêdana flange dikare li ser avahiya sabît a amûreyê were saz kirin. Di dema sazkirinê de, em flange li ser rûbera lêdanê ya alavan dipêçin.
● Zengîla Xalê ya Kapsulê:
(1) Sazkirina Embedded: Ji bo sazkirina pêvekirî di hundurê amûrê de maqûl e. Di hin serîlêdanên bi cîhê tixûbdar de, ew di cîhê hundurîn de tête yek kirin bêyî ku cîhê derveyî zêde bigire.
(2) Têkiliya Rasterast: Zengê pelika kapsula piçûk dikare rasterast bi beşên zivirî û sabît ên amûreyê ve bi navgîniya portên pêwendiyê yên li her du aliyan ve were girêdan. Ev rêbaza sazkirinê sade û bi lez e, û pêvek an pêvek lê zêde ne hewce ye.
Mezinayî
● Bi Xala Slip Hole: Mezinahiya wê cûrbecûr cûrbecûr heye, û pîvana derveyî dikare ji çend milîmetreyan heya bi sedan mîlîmetreyan be. Dirêjahiya hundur li gorî mezinahiya qulika navendê diguhere, bi gelemperî bi mezinahiya mîlê zivirî an pêkhateya ku hewce dike ku tê de derbas bibe diguhere. Bilindahî ji çend milîmetreyan heta bi dehan milîmetreyan an jî hê mezintir diguhere.
● Zengila şûştina kapsulê: Mezinahiya vê zengila şûştinê bi gelemperî bi rengek piçûktir e, ku bi pîvanek derveyî bi gelemperî ji çend milîmetreyan heya bi dehan mîlîmetreyan diguhere. Dirêjahiya hundurîn li gorî hewcedariyên kanala veguheztina hundurîn hatî sêwirandin û bi gelemperî pir piçûk e. Digel vê yekê, ew di heman demê de kêm in ku li hundurê alavan bi sînorkirinên cîhê sazkirinê re biguncînin.
Bikaranînî
● Bi Xala Slip Hole: Ev zengila hêlînê di serîlêdanên ku hewce dike ku hêmanek zêde ji navendê re derbas bibe, wekî turbînên bayê, pergalên kamerayê yên zivirî, çekên robotîk, amûrên bijîjkî, û alavên deryayî tê bikar anîn.
● Kapsula Slip Ring: Di serîlêdanên ku cîh kêm e û kanalek navendî ne hewce ye tê bikar anîn. Nimûne pergalên robotîk ên piçûktir, amûrên bijîjkî, amûr û hin celeb elektronîkên xerîdar hene.
Xelasî
Zencîreyên şûştinê yên bi qulikê û zengilên şûştina kapsulê li gorî sêwirana wan û karanîna mebestê li gorî hewcedariyên cihê têne çêkirin. Zengên xêzkirina bi qulikê îdeal in ji bo serîlêdanên ku ji bo pêkhateyên din re derbasgehek navendî hewce ne, dema ku zengilên hêlînê yên kapsulê ji bo hawîrdorên sînorkirî yên ku çareseriyek tevlihev hewce dikin bêkêmasî ne.
Talîmatên Sazkirinê yên Xengên Xalê yên Bi Hêl
Gazî
(1) Heya ku wekî din neyê destnîşan kirin, ev rêza zengilên xêzkirinê tenê dikarin li hawîrdorek bi nemahiya 60%RH an kêmtir û germahiya -20 derece ~+60 derece were bikar anîn. Pêdivî ye ku zengilên şemitok ji toz û şilbûnê dûr werin girtin.
(2) Ger zengila slip li derve tê bikar anîn, pêdivî ye ku ew were parastin.
(3) Zengê slip nikare giraniya alavên ku pê ve girêdayî ye piştgirî bike. Pêdivî ye ku amûra zivirî bi hişkî were rast kirin da ku giraniya wê nekeve ser rotorê.
(4) Tu hêzek li ser zengila şemitînê di rêça paralel a bi eksê de tune.
(5) Dema ku alav dizivire divê rûbera pêşeng zirarê nede, û dema ku têlan birêkûpêk dikin hemî rêgez nikarin giraniyê bigirin.
(6) Ji ber neliheviya geometrîkî ya gengaz a di navbera serîlêdana xerîdar û zengila şemitînê de, "sazkirina hişk" li her du dawiya zengila xêzikê (ango, rastkirina rotor û statorê da ku ew di dema xebatê de nelivînin) nayê pêşniyar kirin. dibe ku bibe sedema têkçûna pêşwext.
(7) Heya ku wekî din neyê destnîşan kirin, divê hemî pîvan di nav taybetmendiyên diyarkirî de bin, wek:
1.Leza xebitandinê: 0-300rpm
2.Voltage: 0~380VAC/DC
3.Current: Kêmtir an wekhev ji 5A/circuit
4.Hêza Dielectric: 1000V@50HZ an bilindtir di navbera her çerxa
5.Asta parastinê: IP54
Rêbernameya Sazkirinê
Rêbaza sazkirinê ya mîlî
(1) Zengê şûjinê li cîhê xwestinê saz bikin û çar pêlên rastkirinê (ne peydakirî) li ser şaftê hişk bikin. Hêza herî zêde 25 1b-in e (ku neyê zêdekirin).
(2) Têlan bimeşînin û girêdanên pêwîst pêk bînin. Nehêlin ku têl zivirîna belaş a zengila şemitandinê sînordar bike. Têlan sînordar nekin da ku têl xwar bibin (xebata sar). Wekî din, ew ê di dawiyê de bibe sedema têkçûn (şikandina têl).
(3) Pîrên 5/16 (navbera herî zêde) bikar bînin da ku plakaya dijî-zivirandinê bi rêkûpêk ewle bikin.
Rêbaza sazkirinê ya flange (xweserî).
(1) Kulên lêdanê yên li ser flangeyê bi bingeha lêxistinê re hevûdu bikin, û dûv re şûşeyên şûştin û pêlên lêdanê saz bikin (ne peyda kirin). Pîlan bi ewleh bikin.
(2) Têlan bimeşînin û girêdanên pêwîst pêk bînin. Destûr nedin têlkirin ku zivirîna belaş a zengila şemitandinê sînordar bike.
(3) Pîrên 5/16 (navbera herî zêde) bikar bînin da ku perçeya dijî-zivirandinê bi rêkûpêk ewle bikin.
Serişteyên Seriştekirinê yên Bi Kêrhatî Ji Xalên Slip Hole
Xwedîkirina zengilek şûştinê ya bi qulikê çend gavan vedihewîne da ku dirêjahiya wê û performansa çêtirîn misoger bike. Li vir rêbernameyek ji bo lênêrîna bandorker heye:
Kontrola birêkûpêk
1. Kontrola dîtbar:
◦ Li ser zengil û firçeyan ti nîşanên xuya yên cil û ziyanê binihêrin.
◦ Li dora zengila şemitandinê li her ax, toz, an bermayiyan bigerin.
2. Kontrolkirina girêdanê:
◦ Piştrast bikin ku hemî girêdanên elektrîkê ewle ne û ji korozyonê bêpar in.
Paqijî
1. Rakirina toz û bermayiyan:
◦ Ji bo ku toz û bermayiyên ku li hev kom bûne bifirînin hewaya pêçandî bikar bînin.
◦ Rûberan bi qumaşek paqij û zuwa paqij bikin da ku her qirêjî an bermayiyê jê bibin.
2. Paqijkirina Têkilî:
◦ Firçeyek nerm an jî qumaşekî bê perz bikar bînin da ku rûyên pêwendiyê bi nermî paqij bikin.
◦ Ji bo bermahiyên serhişk, paqijkerek têkiliyê ku ji bo pêkhateyên elektrîkê ewle ye bikar bînin.
Kontrolên Elektrîkê
1. Pîvana Berxwedanê:
◦ Berxwedana elektrîkê li seranserê têkiliyan bipîvin da ku ew di nav rêza diyarkirî de ye.
◦ Berxwedana bilind dikare têkiliyek xirab an cilê nîşan bide.
2. Yekbûna sînyalê:
◦ Di dema xebatê de ji bo windabûna sînyalê an hilweşînek kontrol bikin. Ev dikare bi karanîna amûrên tespîtkirinê yên guncan were kirin.
Kontrolên Mekanîkî
1. Hêza zivirandinê:
◦ Piştrast bikin ku zengila şemitandinê bê dengek an berxwedanek bêhempa bi rêkûpêk dizivire.
◦ Ger hewce be, li gorî pêşnîyarên çêker, bejna xwe rûn bikin.
2. Lihevkirin:
◦ Lihevhatina zengila şemitandinê û şaxê zivirî kontrol bikin da ku pêşî li xişandina neyeksan û stresa mekanîkî bigirin.
Kontrola Jîngehê
1. Jîngeha xebitandinê:
◦ Piştrast bikin ku zengila şemitandinê di hawîrdorek paqij û zuwa de kar dike da ku gemariyê kêm bike.
◦ Zengila şemitandinê ji germahî û şilbûna zêde biparêzin.
Guhertina Periyodîk
1. Parçeyên cilê:
◦ Bi rêkûpêk beşên ku meyla lêdanê ne, wek firçe û zengilên pêwendiyê, li gorî nexşeya lênihêrînê ya çêker biguhezînin.
2. Kanalên yedek li ser zengila xêzikê ya heyî an zengilên nû yên xêzkirinê bihêlin:
◦ Parçeyên yedek li ber destê xwe bidin ji bo guheztina bilez ji bo kêmkirina dema domandinê.
Documentation
Têketinê Maintenance:
◦ Hemû çalakiyên lênêrînê, di nav de teftîşkirin, paqijkirin, rûnkirin, û guheztina parçeyan tê de tomarek bi hûrgulî bigirin.
◦ Binêrin her bêrêzî an pirsgirêkên ku di dema lênêrînê de rû didin.
Bi şopandina van gavên lênihêrînê, hûn dikarin pê ewle bibin ku zengila qulikê di rewşek baş a xebatê de dimîne, bi vî rengî performansa wê zêde dike û jiyana karûbarê wê dirêj dike.
